ACT: een bedrijfsproces visualiseren met UML
Product
Lucidchart van Lucid Software inc.
De tool ondersteunt het UML Activity Diagram goed. Heel het proces van begin tot einde wordt goed visueel uitgelegd en dit zonder moeite. Het is gemakkelijk om de verschillende verbindingen te leggen met elkaar.

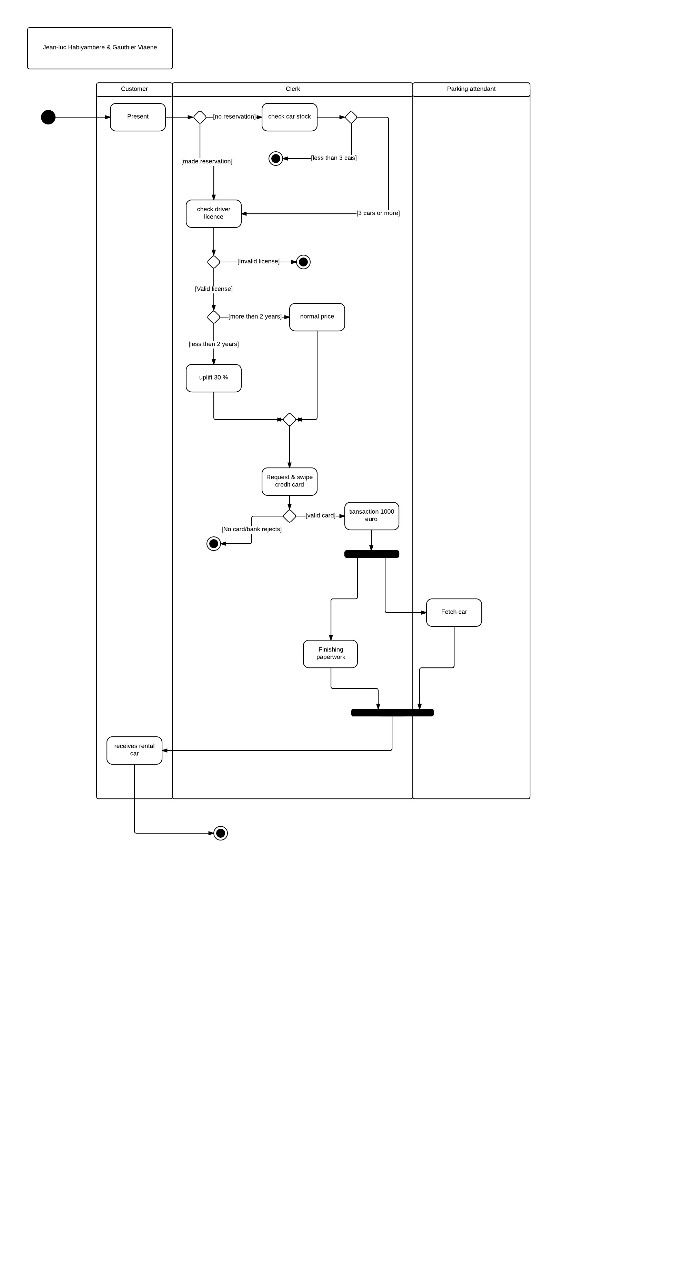

Het proces
De klant wil een auto huren. Hiervoor moet hij naar een autoverhuurder gaan. Deze verhuurder zal vervolgens controleren of hij een reservatie heeft gemaakt. Heeft hij geen reservatie gemaakt dan controleert de verhuurder hoeveel auto's ze nog in beschikbaar hebben. Hebben ze minder dan 3 wagens beschikbaar dan zal de klant niets kunnen huren. Als ze 3 of meer auto's beschikbaar hebben dan staan we verhuur zonder reservatie toe. Daarna zal de verhuurder het rijbewijs van de klant controleren of dit wel heldig is. Dit geldt ook als de klant een reservatie op voorhand heeft gemaakt. Bij het controleren van het rijbewijs wordt er gekeken of de persoon al meer dan 2 jaar zijn rijbewijs heeft. Heeft de persoon zijn rijbewijs al 2 jaar of langer blijft het prijzentarief onveranderd, zoniet wordt het prijzentarief met 30% verhoogd. Vervolgens wordt er aan de klant gevraagd om een bedrag van 1 000 euro te betalen met de credit kaart. Kan je het bedrag niet betalen dan gaat de verhuur van de auto niet door. Nadat dit alles in orde is gebracht zal de verhuurder het resterende papier werk in order brengen. Op dit zelfde moment zal de parkeerbediende de wagen halen. Als deze beide zaken afgerond zijn kan de klant vertrekken met de auto.
